我们知道之所以色差仪可以实现颜色检测离不开三原色理论和三刺激值计算公式,正是因为有这两种色度学知识,色差仪才开始研发生产,三恩时色差仪也是如此。下面我们就色差仪的三原色单位量和三次激值计算展开讨论。
三原色单位量
CIE(国家照明委员会)规定红、绿、蓝三原色的波长分别为:700nm、546.1nm、435.8nm,在颜色匹配试验中,当我们将三原色光的比例弄成1.0000:4.5907:0.0601就可以得到等能的白光,所以CIE取这种比例的三原色为色差仪的单位量,即(R):(G):(B)=1:1:1。虽然这是三原色光的亮度并不相同,但是CIE确规定将其当做一个单位来看待,以色光加色法中红、绿、蓝三原色 光等比例混合结果为白光,即(R)+(G)+(B)=(W)。
CIE-RGB光谱三刺激值
现在使用的CIE-RGB是CIE根据317位视觉正常的观察者,用CIE规定的红、绿、蓝三原色光,对等能光谱色从380nm到780nm所进行专门性颜色匹配所得到的。在这个试验中,匹配光谱每一个波长为等能光谱对应的红、绿。蓝三原色数量,称为光谱三刺激值,记为`r(λ)、`g(λ)、`b(λ),它是CIE在对等光谱进行匹配时用来表示红、绿、蓝三原色的专用符号。因此,匹配波长为l的等能光谱色C(λ)的颜色方程为
C(λ)=`r(λ)(R)+`g(λ)(G)+`b(λ)(B)
在这个四种(R)、(G)、(B)为三原色的单位量,根据上面CIE规定我们知道这个比例量为1.0000、4.5907、0.0601;C(λ)在数值上表示等能光谱色的相对亮度,如图1所示,其中最大值为C(555)。且有 C(555)=1,即
C(555)=`r(555)(R)+`g(555)(G)+`b(555)(B)-1.000

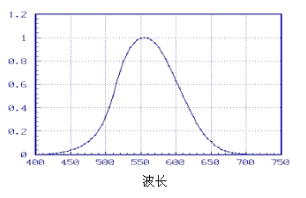

图1 等能光谱色的相对亮度曲线(纵坐标为相对亮度)
表1 国际R.G.B坐标制(CIE1931年标准色度观察者)
l(毫微米) |
光谱三刺激值 | 色度坐标 | ||||
`r(λ) | `g(λ) | `b(λ) | R(l) | G(l) | B(l) | |
380 | 0.00003 | -0.00001 | 0.00117 | 0.0272 | -0.0115 | 0.9843 |
385 | 0.00005 | -0.00002 | 0.00189 | 0.0268 | -0.0114 | 0.9846 |
390 | 0.00010 | -0.00004 | 0.00359 | 0.0263 | -0.0114 | 0.9851 |
395 | 0.00017 | -0.00007 | 0.00647 | 0.0256 | -0.0113 | 0.9857 |
400 | 0.00030 | -0.00014 | 0.01214 | 0.0247 | -0.0112 | 0.9865 |
405 | 0.00047 | -0.00022 | 0.01969 | 0.0237 | -0.0111 | 0.9874 |
410 | 0.00084 | -0.00041 | 0.03707 | 0.0225 | -0.0109 | 0.9884 |
415 | 0.00139 | -0.00070 | 0.06637 | 0.0207 | -0.0104 | 0.9897 |
420 | 0.00211 | -0.00110 | 0.11541 | 0.0181 | -0.0094 | 0.9913 |
425 | 0.00266 | -0.00143 | 0.18575 | 0.0142 | -0.0076 | 0.9934 |
430 | 0.00218 | -0.00119 | 0.24769 | 0.0088 | -0.0048 | 0.9960 |
435 | 0.00036 | -0.00021 | 0.29012 | 0.0012 | -0.0007 | 0.9995 |
440 | -0.00261 | 0.00149 | 0.31228 | -0.0084 | 0.0048 | 1.0036 |
445 | -0.00673 | 0.00379 | 0.31860 | -0.0213 | 0.0120 | 1.0093 |
450 | -0.01213 | 0.00678 | 0.31670 | -0.0390 | 0.0218 | 1.0172 |
455 | -0.01874 | 0.01046 | 0.31166 | -0.0618 | 0.0345 | 1.0273 |
460 | -0.02608 | 0.01485 | 0.29821 | -0.0909 | 0.0517 | 1.0392 |
465 | -0.03324 | 0.01977 | 0.27295 | -0.1281 | 0.0762 | 1.0519 |
470 | -0.03933 | 0.02538 | 0.22991 | -0.1821 | 0.1175 | 1.0646 |
475 | -0.04471 | 0.03183 | 0.18592 | -0.2584 | 0.1840 | 1.0744 |
480 | -0.04939 | 0.03914 | 0.14494 | -0.3667 | 0.2906 | 1.0761 |
485 | -0.05364 | 0.04713 | 0.10968 | -0.5200 | 0.4568 | 1.0632 |
490 | -0.05814 | 0.05689 | 0.08257 | -0.7150 | 0.6996 | 1.0154 |
495 | -0.06414 | 0.06948 | 0.06246 | -0.9459 | 1.0247 | 0.9212 |
500 | -0.07173 | 0.08536 | 0.04776 | -1.1685 | 1.3905 | 0.7780 |
505 | -0.08120 | 0.10593 | 0.03688 | -1.3182 | 1.7195 | 0.5987 |
510 | -0.08901 | 0.12860 | 0.02698 | -1.3371 | 1.9318 | 0.4053 |
515 | -0.09356 | 0.15262 | 0.01842 | -1.2076 | 1.9699 | 0.2377 |
520 | -0.09264 | 0.17468 | 0.01221 | -0.9830 | 1.8534 | 0.1296 |
525 | -0.08473 | 0.19113 | 0.00830 | -0.7386 | 1.6662 | 0.0724 |
530 | -0.07101 | 0.20317 | 0.00549 | -0.5159 | 1.4761 | 0.0398 |
535 | -0.05136 | 0.21083 | 0.00320 | -0.3304 | 1.3105 | 0.0199 |
540 | -0.03152 | 0.21466 | 0.00146 | -0.1707 | 1.1628 | 0.0079 |
545 | -0.00613 | 0.21487 | 0.00023 | -0.0293 | 1.0282 | 0.0011 |
550 | 0.02279 | 0.21178 | -0.00058 | 0.0974 | 0.9051 | -0.0025 |
555 | 0.05514 | 0.20588 | -0.00105 | 0.2121 | 0.7919 | -0.0040 |
560 | 0.09060 | 0.19702 | -0.00130 | 0.3164 | 0.6881 | -0.0045 |
565 | 0.12840 | 0.18522 | -0.00138 | 0.4112 | 0.5932 | -0.0044 |
570 | 0.16768 | 0.17807 | -0.00135 | 0.4973 | 0.5067 | -0.0040 |
575 | 0.20715 | 0.15429 | -0.00123 | 0.5751 | 0.4283 | -0.0034 |
580 | 0.24526 | 0.13610 | -0.00108 | 0.6449 | 0.3579 | -0.0028 |
585 | 0.27989 | 0.11686 | -0.00093 | 0.7071 | 0.2952 | -0.0023 |
590 | 0.30928 | 0.09754 | -0.00079 | 0.7617 | 0.2402 | -0.0019 |
595 | 0.33184 | 0.07909 | -0.00063 | 0.8087 | 0.1928 | -0.0015 |
600 | 0.34429 | 0.06246 | -0.00049 | 0.8475 | 0.1537 | -0.0012 |
605 | 0.34756 | 0.04776 | -0.00038 | 0.8800 | 0.1209 | -0.0009 |
610 | 0.33971 | 0.03557 | -0.00030 | 0.9059 | 0.0949 | -0.0008 |
615 | 0.32265 | 0.02583 | -0.00022 | 0.9265 | 0.0741 | -0.0006 |
620 | 0.29708 | 0.01828 | -0.00015 | 0.9425 | 0.0580 | -0.0005 |
625 | 0.26348 | 0.01253 | -0.00011 | 0.9550 | 0.0454 | -0.0004 |
630 | 0.22677 | 0.00833 | -0.00008 | 0.9649 | 0.0354 | -0.0003 |
635 | 0.19233 | 0.00537 | -0.00005 | 0.9730 | 0.0272 | -0.0002 |
640 | 0.15968 | 0.00334 | -0.00003 | 0.9797 | 0.0205 | -0.0002 |
645 | 0.12905 | 0.00199 | -0.00002 | 0.9850 | 0.0152 | -0.0002 |
650 | 0.10167 | 0.00116 | -0.00001 | 0.9888 | 0.0113 | -0.0001 |
655 | 0.07857 | 0.00066 | -0.00001 | 0.9918 | 0.0083 | -0.0001 |
660 | 0.05932 | 0.00037 | 0.00000 | 0.9940 | 0.0061 | -0.0001 |
665 | 0.04366 | 0.00021 | 0.00000 | 0.9954 | 0.0047 | -0.0001 |
670 | 0.03149 | 0.00011 | 0.00000 | 0.9966 | 0.0035 | -0.0001 |
675 | 0.02294 | 0.00006 | 0.00000 | 0.9975 | 0.0025 | 0.0000 |
680 | 0.01687 | 0.00003 | 0.00000 | 0.9984 | 0.0016 | 0.0000 |
685 | 0.01187 | 0.00001 | 0.00000 | 0.9991 | 0.0009 | 0.0000 |
690 | 0.00819 | 0.00000 | 0.00000 | 0.9996 | 0.0004 | 0.0000 |
695 | 0.00572 | 0.00000 | 0.00000 | 0.9999 | 0.0001 | 0.0000 |
700 | 0.00410 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
705 | 0.00291 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
710 | 0.00210 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
715 | 0.00148 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
720 | 0.00105 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
725 | 0.00074 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
730 | 0.00052 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
735 | 0.00036 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
740 | 0.00025 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
745 | 0.00017 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
750 | 0.00012 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
755 | 0.00008 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
760 | 0.00006 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
765 | 0.00004 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
770 | 0.00003 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
775 | 0.00001 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |
780 | 0.00000 | 0.00000 | 0.00000 | 1.0000 | 0.0000 | 0.0000 |

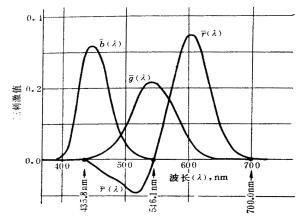

图2 CIE-RGB光谱三刺激值
