CIE Lab色空间坐标图（色坐标图）

色差仪之所能够实现测量离不开国际照明组织CIE在颜色和光学上的一系列规范的制定。CIE Lab色空间坐标可以说是色差仪的研发依据，色差仪就是根据这个坐标在通过色彩公式计算色彩，最终确定颜色的三次激值以。每种颜色在CIE Lab色空间内都对应一个唯一点。

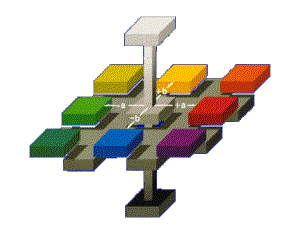

△E总色差的大小

△L+ 表示偏白

△L- 表示偏黑

△a+ 表示偏红

△a- 表示偏绿
△b+ 表示偏黄

△b- 表示偏蓝

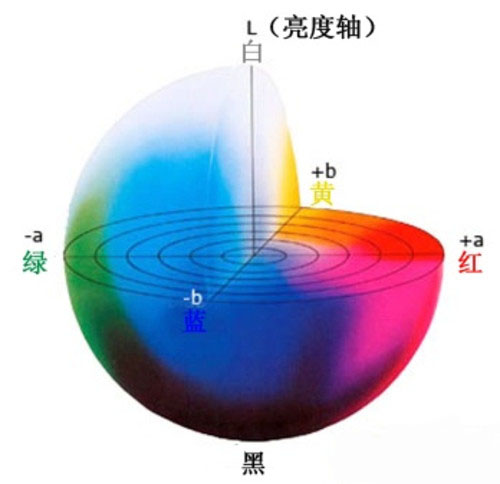

明度指数L*（亮度轴），表示黑白，0 为黑色， 100 为白色，0-100之间为灰色。
色品指数a*（红绿轴），正值为红色，负值为绿色。
色品指数b*（黄蓝轴），正值为黄色，负值为蓝色。
所有颜色都可以用L*a*b*这三个数值表示，试样与标样的L*a*b*之差，用ΔL*Δa*Δb*表示；ΔE*表示总色差。
ΔL*为正，说明试样比标样浅；为负，说明试样比标样深。
Δa*为正，说明试样比标样红（或少绿）；为负，说明试样比标样绿（或少红）。
Δb*为正，说明试样比标样黄（或少蓝）；为负，说明试样比标样蓝（或少黄）。
