3nh色彩色差仪使用说明教程

3nh色差仪是根据IE（国际照明委员会）标准、国家标准研制开发的色差仪 ，是一款使用方便、性能稳定、测量快速且精准的色差仪。

3nh色彩色差仪使用说明教程

( 一 ) 开 机

1、开机前准备

检查是否有电池供电或外部电源供电。

2、开机

推动电源开关至“1”位置，接通电源，显示器将会点亮并 显示Logo界面，稍等数秒后，仪器将自动进入标样测量步 骤，显示L*a*b*测量界面。

( 二 ) 测 量

1、测量定位

本仪器可通过测量口的测量光斑进行定位，方法为：进入 标样测量界面或试样测量界面，然后按下“测量”键并保 持，此时测量光斑将出现，通过观察光斑与被测样品位置 的对准程度，同时将测量口靠近被测样品并调整位置，可 实现对准。

定位后，松开“测量”键，色差计将在1秒多时间完成测 量，并显示被测样品的颜色参数。

2、标样测量

标样测量在色差计进入“标样测量”界面才能测量，如图1 所示，此时，将色差计对准标样样品，按下“测量”键， 色差计获得标样样品的颜色数据。

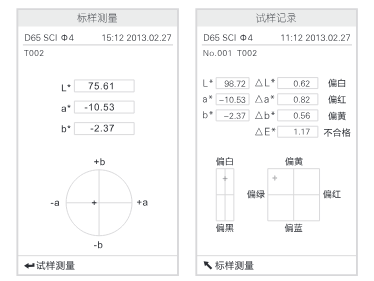

图1标样测量界面                     图2试样测量界面

2、试样测量

在进行标样测量后，按“确认”键，仪器进入试样测量界 面，如图2所示，将色差计对准试样样品进行试样测量，按 下“测量”键，色差计获得试样样品的颜色数据。

( 三 ) 打 印

色差计连上专配的微型打印机，在“标样测量”或“试样 测量”时，可以自动打印测量数据。

四、系统功能说明

本仪器的系统功能，从主菜单界面选择进入。

(一)查看记录及标样调入

1、查看记录

在主菜单中选择“查看记录”将进入“标样记录”界面， 如图3所示，图中为记录的标样数据，通过“上翻”、“下 翻”键可查看不同的标样数据，图中 “T002”  为标样序 号。选择某—标样后，按“确认”键查看此标样记录下的 试样数据以及试样与标样间的色差，如图4所示，图 中No.001为试样测量的序号。

2、标样记录调入为测量标样

在标样记录界面中，找到所需的标样数据，按下“主菜单三 ”键，此时，该标样记录被调入测量界面作为标样，按下

“确认”键，则可以开始进行在该标样下的试样测量。

3、试样记录调入为测量标样

在试样记录界面中，找到所需的试样数据，按下“主菜单三 ”键，此时，该试样记录被调入测量界面作为标样，按下

“确认”键，则可以开始进行在该标样下的试样测量。

(二)容差设置

在主菜单界面中选择“容差设置”进入容差设置界面，通过 “上翻”、“下翻”键可对光标所在的数字进行加、减操 作，调至所需数字，按下“确认”键，光标将移到下一位数 字；当光标处在最后一位数字上时，按“确认”键将保存所 作的设置，并返回主菜单界面。

若不想设置或修改容差，可按“返回”键回到主菜单界面。

(三)平均测量

在主菜单界面中选择“平均测量”进入平均测量设置界 面，用户可根据需要对平均测量的次数进行设置。如果设 置数值为“00”、“01”时，仪器只进行单次测量，本仪 器默认设置为单次测量。

(四)记录删除

在主菜单界面中选择“记录删除”进入记录删除界面，分 为“全部试样删除”和“全部记录删除”两个功能选择。

1、全部试样删除

选择“全部试样删除”时，将册除仪器中的全部试样记录， 保留标样记录。

2、全部记录删除

选择“全部记录删除”时，将删除仪器中的全部记录，包 括全部标样记录和试样记录。

(五)语言选择

在主菜单界面中选择“语言选择”进入语言选择界面，用 户根据需要选择显示语言。

(六)时间设置

在主菜单中选择“时间设置”将进入时间、日期和格式选 择界面，选择要设置的对象，然后按“确认”键，将进入 相应的设置界面。在时间或日期设置界面中，通过“上 翻”、“下翻”键对时间、日期进行加减。按“确认”键 将保存所作的设置，并返回上一级菜单。

若不想设置修改时间、日期、格式，按“返回”键回到功 能设置界面。

( 七 )PC 端品质管理软件(*具备PC端连接功能的型号适用)

在PC 端安装好CQCS3 品质管理软件(官网下载),用 USB 线将仪器与PC 端连接，品质管理软件会自动联 通，在PC 端操作即可实现软件的各种扩展功能。

五、技术参数

( 一 )产品特点

●内置黑白板参数，无需进行黑白校正，简化了操作步骤。

●更高的短期重复性精度：△E≤0.03

●无需连电脑开机即用，让测量更简单。

●双定位：采用光照定位的专利技术和十字架定位，能迅速对准 被测量部位。

●手提式结构，4mm 或8mm 测量口径，适用于更多测量场合。

●测量时自动保存数据，操作快捷。
