光学透过率测量仪YT10系列使用说明书

​一、概述

YT10系列光学透过率测量仪是一款专业用于测量材料对光的透射能力的仪器，适用于光学镜片、玻璃、薄膜、涂料等材料的紫外线阻隔率、红外线阻隔率和可见光透过率的测量。

二、使用步骤及注意事项

 1. 开机准备：连接专用电源，确保测试槽为空，然后打开电源开关。

 2. 放置样品：将待测物放入测试槽，确保样品贴近测试槽左侧。

3. 关闭电源：不使用时，请及时关闭电源。

 4. 自校准：开机时仪器会自动进行自测试和自校准，确保测试槽为空。

 5. 环境要求：避免腐蚀性物品接触，远离高温高湿环境。

 6. 连续使用：长时间使用后，若数据显示异常，请关闭电源后重新开机。

7. 节能设置：不使用时，可进入设置界面关闭LED灯。

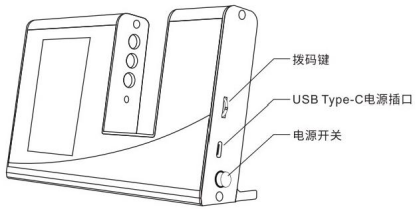

 三、结构说明

电源开关：控制仪器的开关机。

拨码键：用于进入主菜单界面，调整设置，以及选择和退出操作。

四、仪器操作

 1. 开机：插上电源，打开开关，等待仪器自校准完成。

 2. 参数测量：    将样品放入测试槽，仪器将在0.5秒内显示紫外线阻隔率、红外线阻隔率和可见光透过率。    通过拨码键选择不同的红外阻隔波段（940nm, Full IR, 1400nm）。

3. 全红外(FULL IR)和SHGC测量：    长按拨码键进入功能界面，选择FULL IR档位，测量紫外阻隔率、全红外阻隔率、透光率和太阳能总透射比(SHGC)。

 五、功能界面说明
1. 样品管理：选择标样，设置容差，以及蜂鸣器开关。
2. 显示设置：选择测量模式（简易或标准），红外阻隔选择。
3. 语言设置：切换仪器显示语言。
4. 关于仪器：查看仪器配置信息。
六、仪器特点
采用平行光设计，配备大彩屏液晶显示。
支持太阳能总透射比(SHGC)参数测试。
五波段测试能力，涵盖紫外、可见光、红外940nm、红外1400nm和全红外波段。
适用于多种材料的透过率（阻隔率）测试。
具备实时动态自校准功能。
七、产品参数
