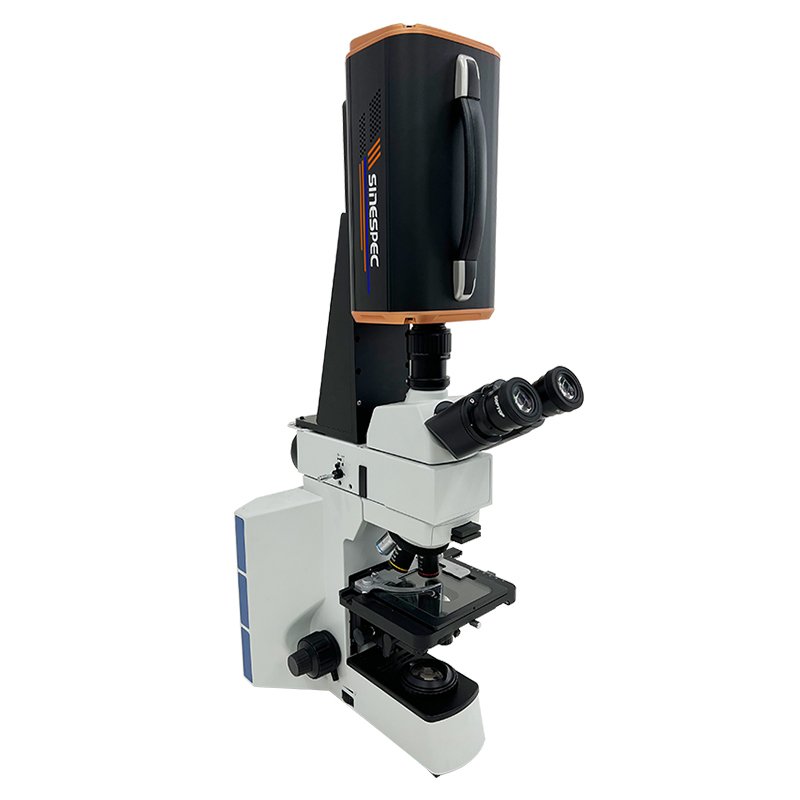

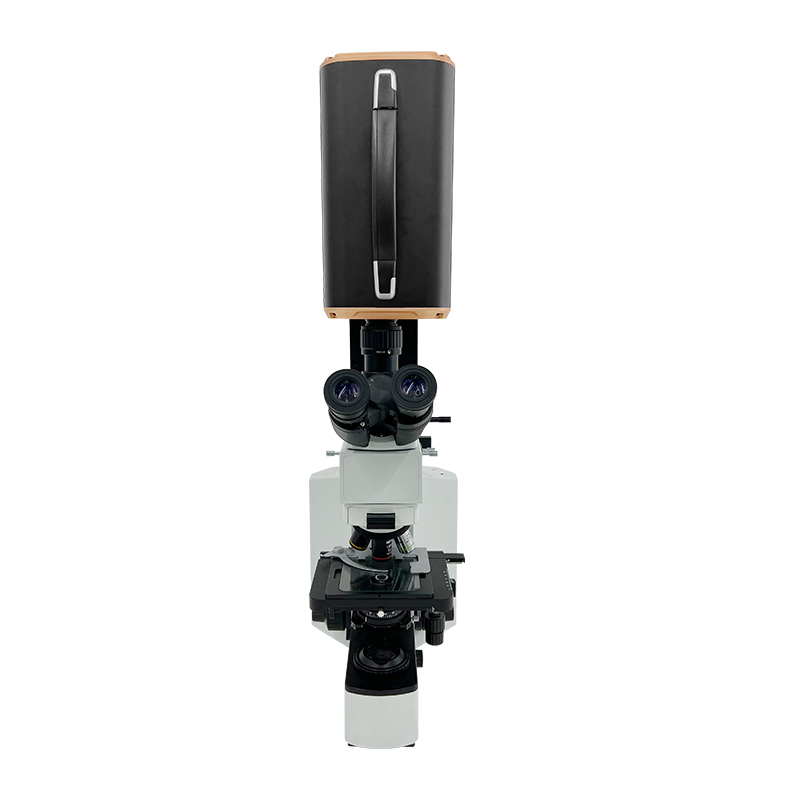

SM300 可见光高光谱成像仪

SM300可见光高光谱成像仪是为显微测量应用研发的一款显微高光谱成像系统，在400nm-700nm范围内可以快速采集显微视场内样品高光谱数据和精细空间图像，通过数据处理分析进而挖掘在微观状态下的更多细节信息。可广泛应用于生物医学、生命科学、材料学、证物分析、微电子学等领域。

SM300可见光高光谱成像仪特点

1、可见光相机与高光谱同视场，可以清晰的观察测量区域，并实现可见光照片及高光谱图像的同步采集；

2、内置扫描设计，不必移动显微镜平台就可完成测量，图像无畸变；

3、多种焦距镜头可选，8mm/16mm/ 25mm/35mm焦距镜头可根据用户需求选择；

4、光谱范围覆盖400-700nm的可见近红外光，光谱分辨率优于2.5nm，可达600个光谱通道;

5、可见光图像分辨率可达1920*1920；

6、使用高性价比的COMS探测器，探测效率高，均匀性好；

7、标准显微镜接口和转接器，可适配带C口的标准显微镜；

8、主机内置电源模块，可实现快速架设完成数据采集作业；

9、高速采集软件实时获取样品光谱及影像信息，提供SDK便捷易用的二次开发支持；

产品应用

SM300可见光高光谱成像仪技术参数

显微高光谱成像系统
型号	SM300	SM320	SM330	SM350
参数	可见光高光谱成像仪	可见近红外高光谱成像仪		近红外高光谱成像仪
分光方式	透射光栅	透射光栅	透射光栅	透射光栅
光谱范围	400-700nm	400-1000nm	400-1000nm	900-1700nm
光谱波段数	600(1x), 300(2x), 150(4x)	1200(1x), 600(2x), 300(4x)	1100(1x), 550(2x), 275(4x)	256
光谱分辨率	优于2.5nm	优于2.5nm	优于2.5nm	优于6nm
狭缝宽度	25µm	25µm	20µm	30µm
透射效率	>60%	>60%	>60%	>60%
F数	F/2.6	F/2.6	F/2.6	F/2.0
探测器	CMOS	CMOS	CMOS	InGaAs
空间像素数	1920(1x), 960(2x), 480(4x)	1920(1x), 960(2x), 480(4x)	1600(1x), 800(2x), 400(4x)	320
像素尺寸	5.86 µm	5.86 µm	9 µm	30 µm
有效像素位深	12bits	12bits	12bits	14 bits
标配镜头焦距	25mm	25mm	25mm	25mm
工作距离	200mm-∞	200mm-∞	200mm-∞	200mm-∞
纵向视场角（FOV）	＞25°	＞25°	＞25°	＞21°
图像分辨率	1920*1920	1920*1920	1600*1600	320*320
采集速度	≤15s	≤15s	≤10s	≤5s
杂散光	＜0.5%	＜0.5%	＜0.5%	＜0.5%
数据接口	USB 3.0	USB 3.0	USB 3.0	GigE
镜头接口	C-Mount	C-Mount	C-Mount	C-Mount
可选焦距	8mm/16mm/ 25mm/35mm	8mm/16mm/ 25mm/35mm	8mm/16mm/ 25mm/35mm	8mm/16mm/ 25mm/35mm
供电方式	内置电池，外接电源	内置电池，外接电源	内置电池，外接电源	内置电池，外接电源
辅助成像	内置辅助相机，实现对扫描区域的监控	内置辅助相机，实现对扫描区域的监控	内置辅助相机，实现对扫描区域的监控	内置辅助相机，实现对扫描区域的监控
重量	小于4kg	小于4kg	小于4kg	小于7kg
尺寸
工作温度	‘0-40℃	‘0-40℃	‘0-40℃	‘0-40℃
存储温度	‘0-50℃	‘0-50℃	‘0-50℃	‘0-50℃
软件	采集软件+SDK	采集软件+SDK	采集软件+SDK	采集软件+SDK
包装	定制包装箱	定制包装箱	定制包装箱	定制包装箱
显微镜	可适配带C口的标准显微镜			可适配带C口的红外显微镜
