NH多功能测试组件使用说明

使用范围：可用于测试液体试剂、酱状物（如番茄酱、涂料）、粉末（如咖啡）等。

一、 组件结构

如图1中所示，多功能测试组件的结构如下：

（1）基座、（2）基座挡板、（3）方形积分器、（31）方形积分器测量口、（4）比色皿、（5）盖板、（6）推板、（7）螺丝。

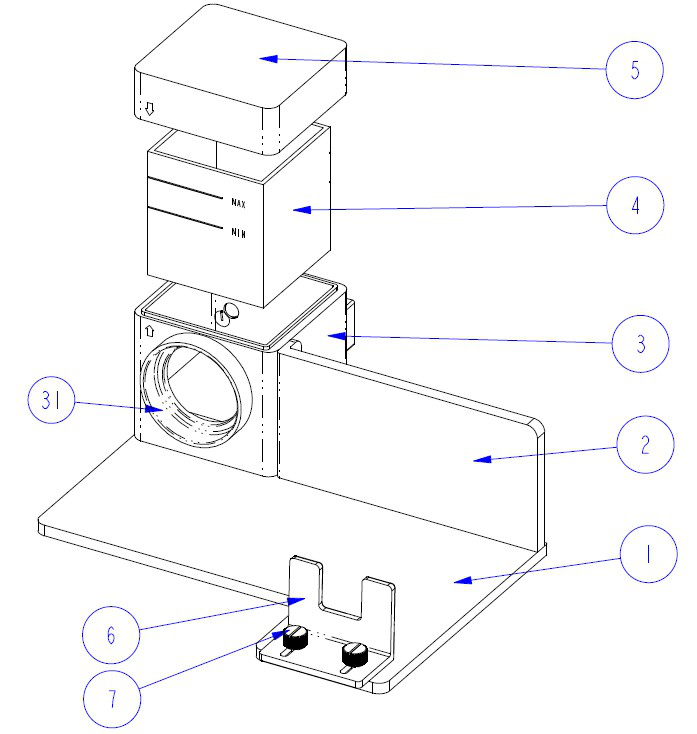

图1  多功能测试组件结构

二、使用方法

如图2，3多功能测试组件的使用方法如下：

1、将NH310色差仪按照如图2放置好，其中，NH310的测量端口要与（31）方形积分器测量口对接好，如图3所示，然后将（6）推板顶住NH310色差仪，拧紧7螺丝，检查NH310色差仪是否松动，如果松动，请务必再次拧紧（7）螺丝。

2、将（4）比色皿，装入（3）方形积分器。（4）比色皿有两个磨砂面，拿（4）比色皿的时候请只接触这两个磨砂面；另外，有两个透明面，上面刻有“MAX”、“MIN”字样，请将其中一面对着31方形积分器测量口，如图2所示；

3、将（4）比色皿装入（3）方形积分器后，盖上（5）盖板，（5）盖板上有一个箭头图标，（3）方形积分器上有一个相同的箭头图标，请确保两个箭头图标位置一致，如图3所示。
完成以上步骤后，即可启动NH310色差仪进行测量。

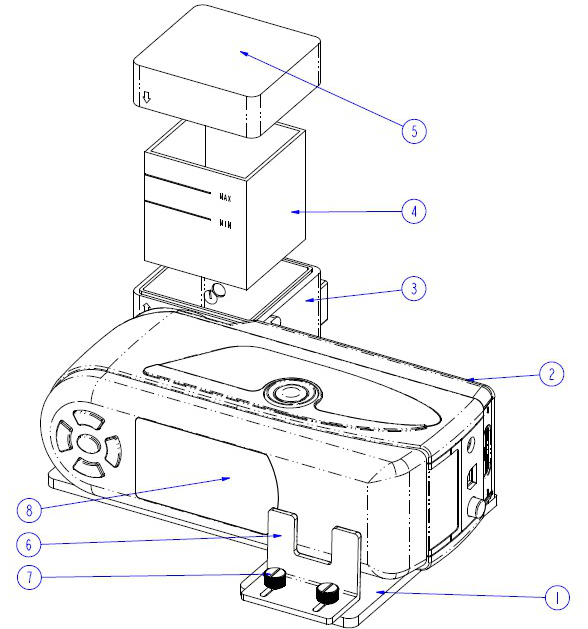

图2 NH310色差仪与多功能测试组件的配合

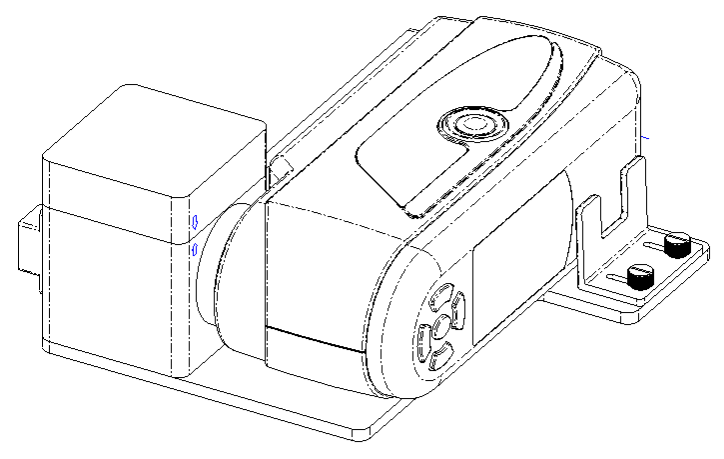

图3  NH310色差仪与多功能测试组件的配合

三、注意事项

1、保持（3）方形积分器中的整洁，防止弄脏；多功能测试组件使用完毕后，把（5）盖板盖上，保持3方形积分器封闭；

2、防止（4）比色皿两个透明面刮伤、弄脏，使用前、后均保持（4）比色皿内、外面清洁。

3、装入（4）比色皿的待测物品的量务必在“MAX”和“MIN”的划线之间。
