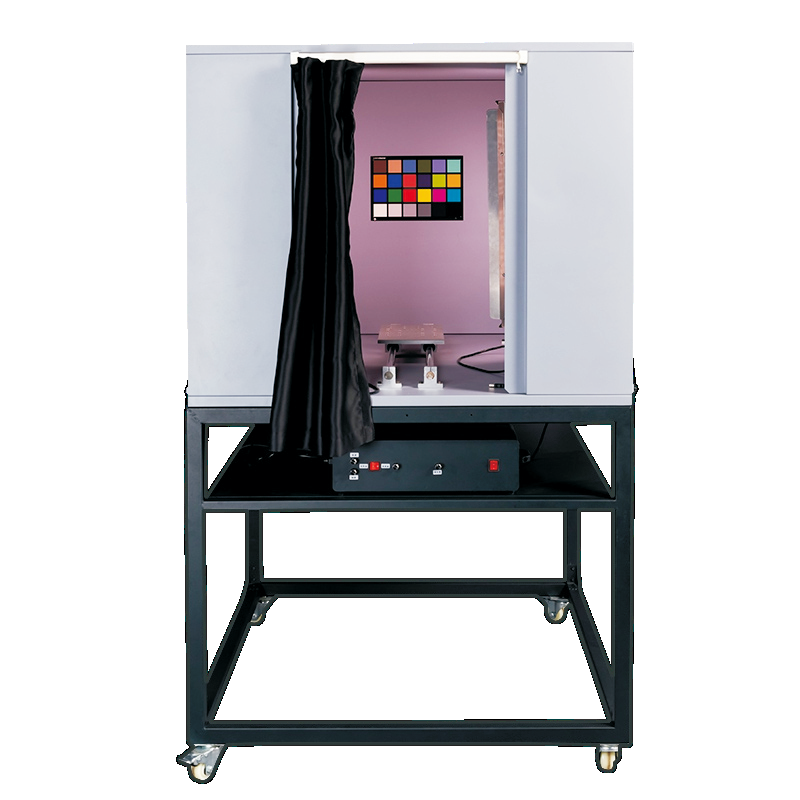

VC-118-Y 型摄像头测试灯箱是深圳三恩时科技有限公司新研制的摄像头测试专用灯箱。VC-118-Y 型摄像头测试灯箱主要由箱体、光源控 制盒、支架组成。
产品特点
专为摄像头测试设计的灯箱,可满足不同可视角角度的镜头。
灯箱背板最大可张贴2倍(71.2cm*40cm) 的ISO12233 标准测试图卡。
适合广角镜头和鱼眼镜头测试的图卡。
图卡背面均带有磁性,图卡可根据用户需求放置在灯箱的任意位置。
应用行业

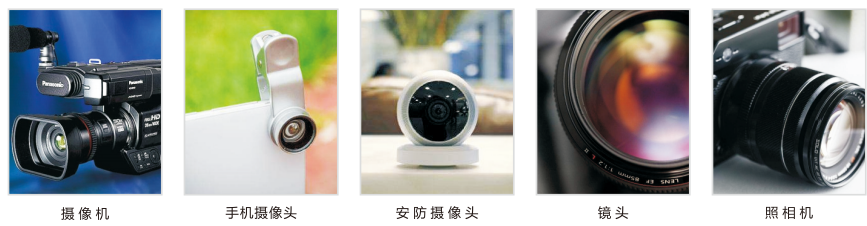

摄像头测试灯箱VC-118-Y 提供标准的光源测试环境,配合各种用途的透射型测试卡使用,通过图像处理软件的分析得出测试结果,专业、简单。适用于摄像机、手机摄像头、安防摄像头、照相机等LENS 镜头之间调整与测试用的反射式光源装置。
规格参数
配置 |
6色温荧光灯光源(A灯为卤钨灯) 可选:U30,U35 标配:D65,TL84,CWF,TL83,D50,A 光照度:50-1200LX可调 |
体积(长x宽x高) | 1150×1045×1728 mm |
箱体内尺寸 | 1106x1001×800mm |
箱体窗口尺寸 | 447×700mm |
接插件安装板尺寸 | 250x150mm |
接插件安装板上标配安装 | RS232接头1个、AV座1个、USB接头2个、网线座2个、DC座2个、气管快速接头PM06接头1个 |
光源控制盒尺寸 | 508×248×131mm |
使用环境 | 0-45℃,相对湿度85%以下(非冷凝) |
输入电压 | AC22OV,50/60Hz,最大消耗功率160W |
净重 | 130kg |
灯箱内所有的配件均由国外进口,符合国际品质认证 |
名称 | 色温 | 功率 |
A美式厨窗射灯、比色参考用灯 | 2856K | 75W*4 |
D65国际标准人工日光 | 6500K | 18W*2 |
D50国际标准人工光源 | 5000K | 18W*2 |
TL84欧洲、日本、中国商店光源 | 4000K | 18W*2 |
CWF美国冷白商店光源 | 4150K | 18W*2 |
TL83美国暖白商店光源 | 3000K | 18W*2 |
选配其他标准光源,包括D75、U30、U35、UV等。 |
