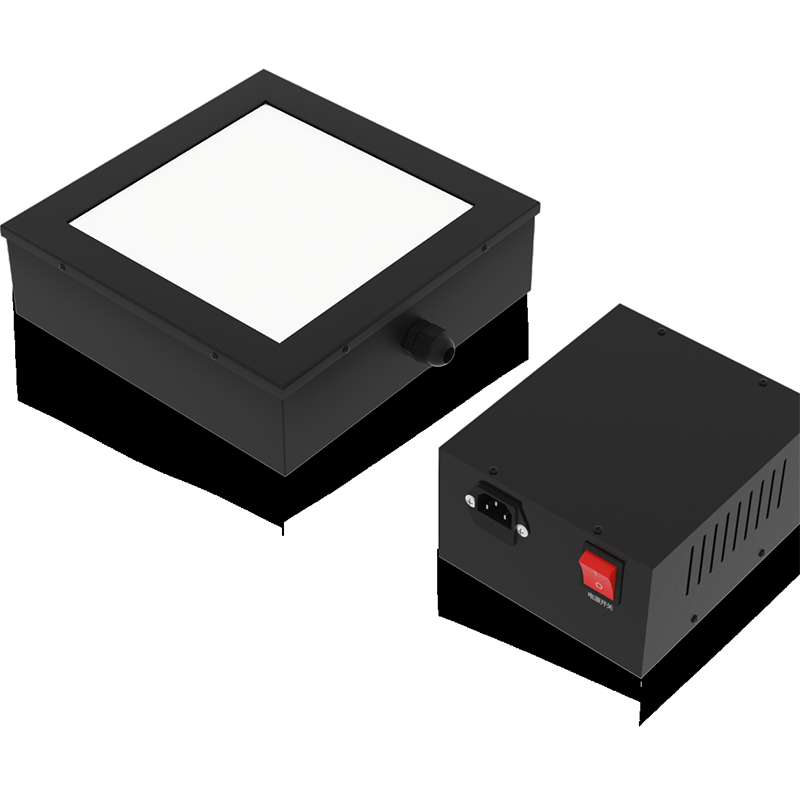

T-200RGBW 透射灯箱

采用大功率、高照度、长寿命、色温稳定的 LED 光源，为摄像镜头评价体系提供专业照明环境。

单色光最高亮度 15000Lx

灯箱表面均匀度≥90%。均匀度采用 5 点测量，均匀度=平均值/最大值*100%

RS485 程控，控制软件（如右图），含 RS485 转 USB 通 讯线 1 米；灯箱表面均匀度≥90%。

国标电源线达3 米，灯箱连接线缆达 3 米。



产品结构

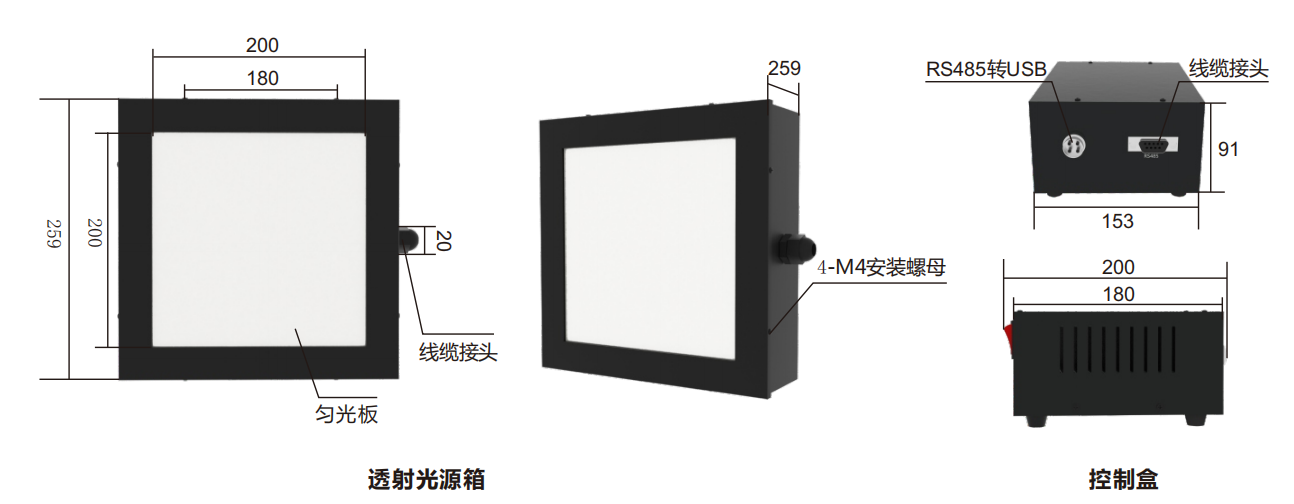

T-200RGBW 透射灯箱（如下图 ）主要由：透射光源箱和控制盒组成。
T-200RGBW 透射灯箱箱体外形尺寸（如下图）：259mm 长*259mm 宽*76mm 高。
控制盒箱体外形尺寸（如下图）：153mm 长*180mm 宽*91mm 高。



行业应用

满足市场摄像头部分测试需求，测试参数包括：分辨率、畸变、色彩还原、动态范围、信噪比等;适用于摄像机、手机摄像头、安防摄像头、照相机等。

规格参数

透射灯箱箱体外形尺寸	259mm 长*259mm 宽*76mm 高
控制盒箱体外形尺寸	153mm 长*180mm 宽*91mm 高
单色光最高亮度	15000Lx
灯箱表面均匀度	≥90%
输入电压	AC 220V 50-60Hz
控制器电源	输出电压：DC24V
工作温度	-20—60℃
控制方式	Rs485 程控，控制软件，含 RS485 转 USB 通讯线 1 米
