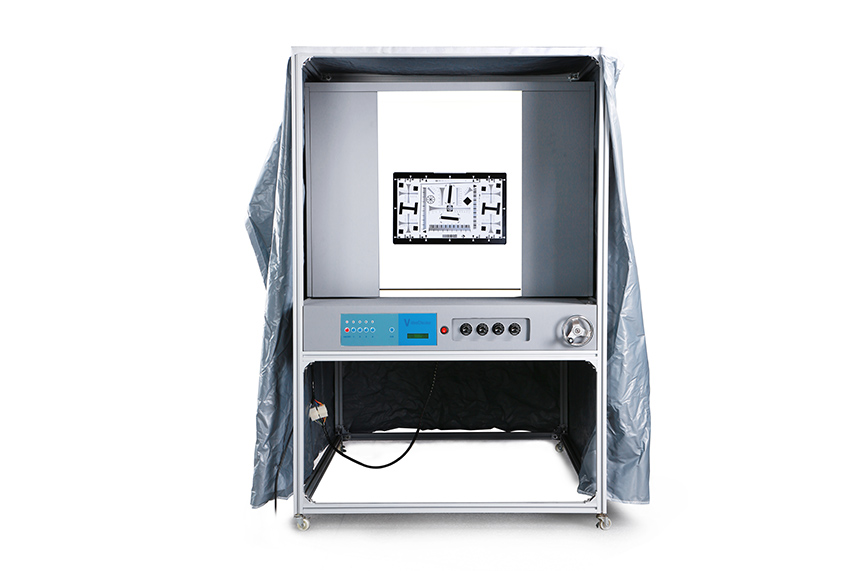

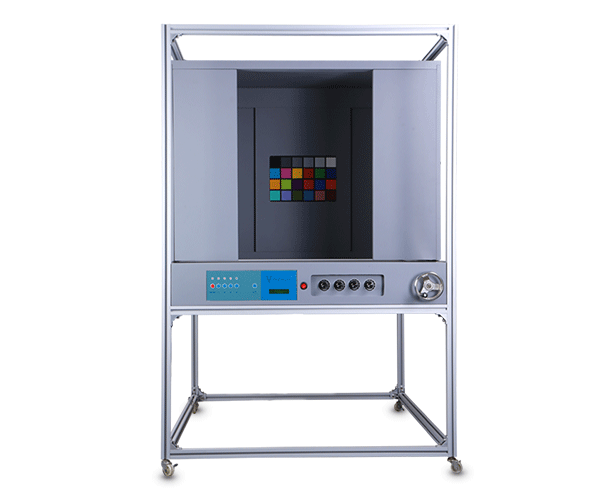

卧式摄像头测试标准光源VC(2)

用途：VideoChecker给摄像头测试提供一个特殊的照明光源，满足具有光照均匀度高、测试距离可调、光源色温可切换和照度连续可调节等要求。

摄像头测试标准光源说明

灯箱内提供D65光源，另配置F灯和TL84两种光源作为可定制替换光源。

采用微电脑控制每组光源间快速切换。

超强计时功能，分开记录每组光源的使用时间。

所有配件均为专业进口，国际品质认证。

灯箱性能

1、国际照明学会（CIE）所认可的七色人工日光，其色温为6500K。

2、光源的照度范围为750至3200勒克斯（Luxes）。

3、光源的背景颜色为吸光型中灰色（Neutral Grey），使用灯箱时应尽量避免外界光线照射在箱体顶部安装色板的位置。

4、四组灯光可组合开关（其中一组为备用光源），有必要使用该光源时须先取下第一组和第二组灯管，装上F灯即可。

5、照度从1%-100%可调，均匀度高于80%以上，测试距离可根据实际任意调整。

操作说明

1、将电源线一头插入灯箱工作台底部的插口，另一头接通市电源，（注意市电电源必须与灯箱标示电源相符）此时计时器会显示一个流水时间，提示电源已接通。

2、按下ON/OFF键，计时显示为该灯箱已使用的总时间。再按1号键，此时最上面的第1组灯光点亮，计时显示灯管已使用的时间，按2号键相对应的第二组灯管点亮，按3号键，工作台平面的第三组灯点亮，4号键为F光源键（备用光源）。

3、可调控制开关装在灯箱的右边，按从外往内顺序排列，1、2、3组，F光源未设置可调开关，可调控制开关在产品出厂前已按国际光源标准参数设置好，如客户对自己所生产的产品在照度上有特殊要求，可旋转可调开关按扭调节到最佳的位置。

4、焦距调整，本产品在出厂前设定的高度为70cm，如客户有其它要求可自行设置，具体方法用配置的手摇柄插进灯箱右后角的升降控制器里面，按正方向摇动即升高，相应按反方向即为降低，当升降到所需要的高度后，再把灯箱立柱上的四个角码固定在同一高度来固定吊箱即可。

5、检测完毕按一下ON/OFF键关机。下班时要关闭市电电源。



光源说明

D65 国际标准人工日光(Artificial Daylight) 色温：6500K 功率：18W

TL84 欧洲、日本、中国商店光源             色温：4000K 功率：18W

A 美国橱窗射灯、比色参考光源              色温：2856K 功率：75W
