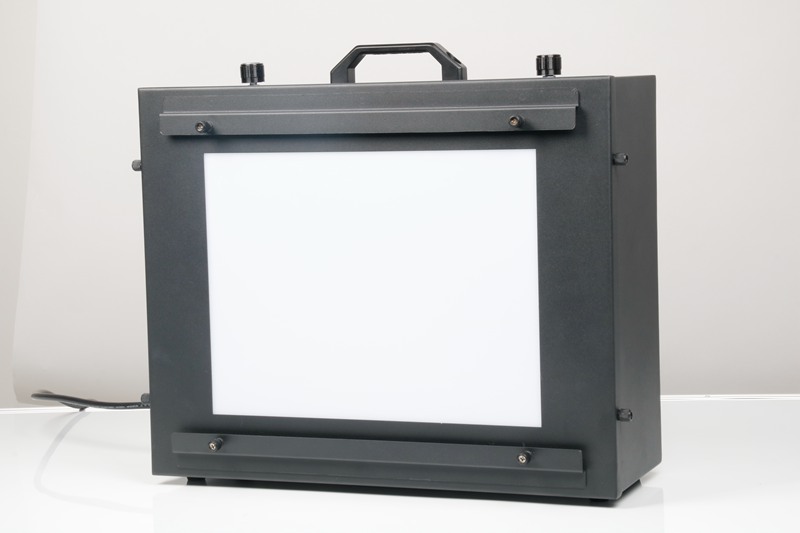

高照度透射式灯箱THC系列

THC系列高照度透射式灯箱是深圳三恩时科技有限公司最新研制的摄像头测试专用灯箱。本产品采用大功率、高照度、无频闪、长寿命、色温稳定的LED光源，为摄像镜头评价体系提供专业照明环境。

THC系列高照度透射式灯箱主要由：箱体、把手、测试卡槽、透射面板、调光旋钮（分粗调和细调旋钮）、测试卡固定螺钉、电源插座、电源开关等部件组成。

产品型号

THC系列高照度透射式灯箱型号根据灯箱不同色温命名型号，如下：

型号	色温
THC-2700	2700K±10%
THC-3000	3000K±10%
THC-4000	4000K±10%
THC-5500	5500K±10%
THC-6500	6500K±10%

产品特点

1. 透射面均匀度>90% 。

2. 照度可调，调光范围：0—120000Lux,无频闪，分粗、细两个调光旋钮，调光更加精准。

3. 光色稳定，寿命10000小时以上。

产品规格

1. 外形尺寸：410长mm*宽145*高330mm。

2. 透射面尺寸：290长mm*高220mm。

3. 测试卡卡槽尺寸：360长mm*8宽mm*高285mm。

4. 使用环境：0-28℃，相对湿度85%以下（非冷凝）。

5. 输入电压：   AC110V  6.8A  ； AC220V  3.4A   ；47/63Hz，最大消耗功率400W。

6. 净重：7.2kg。

操作说明

1．通电之前请确认连接符合本产品的电源。

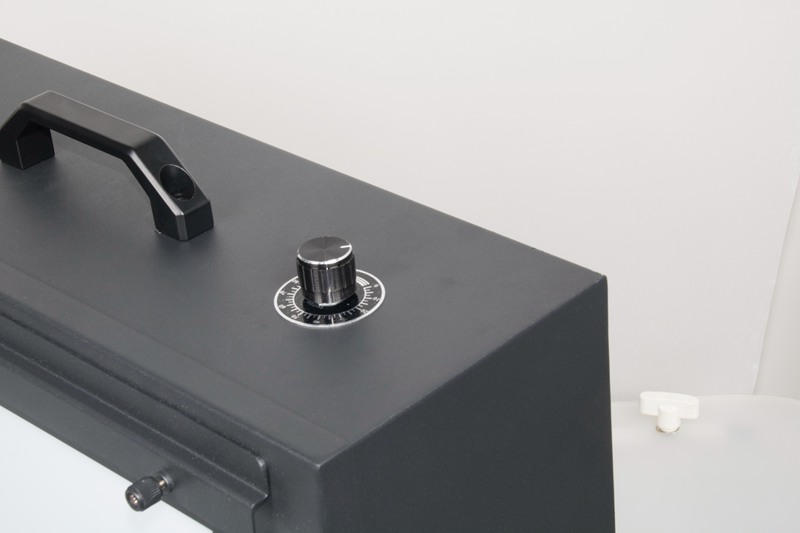

2．将照度计的探头放在灯箱透射面上，根据所需要求旋转调光旋钮调节灯箱亮度，分粗调旋钮和细调旋钮（如图3）。顺时针方向光源调亮，逆时针方向光源调暗。

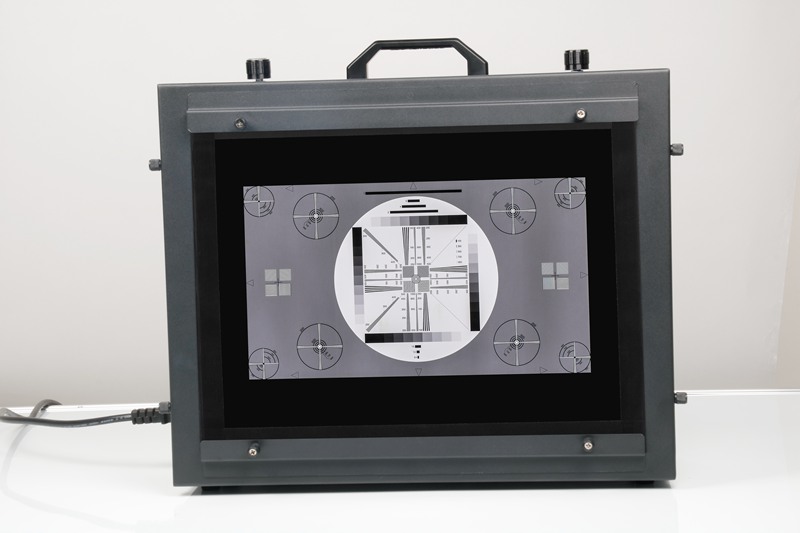

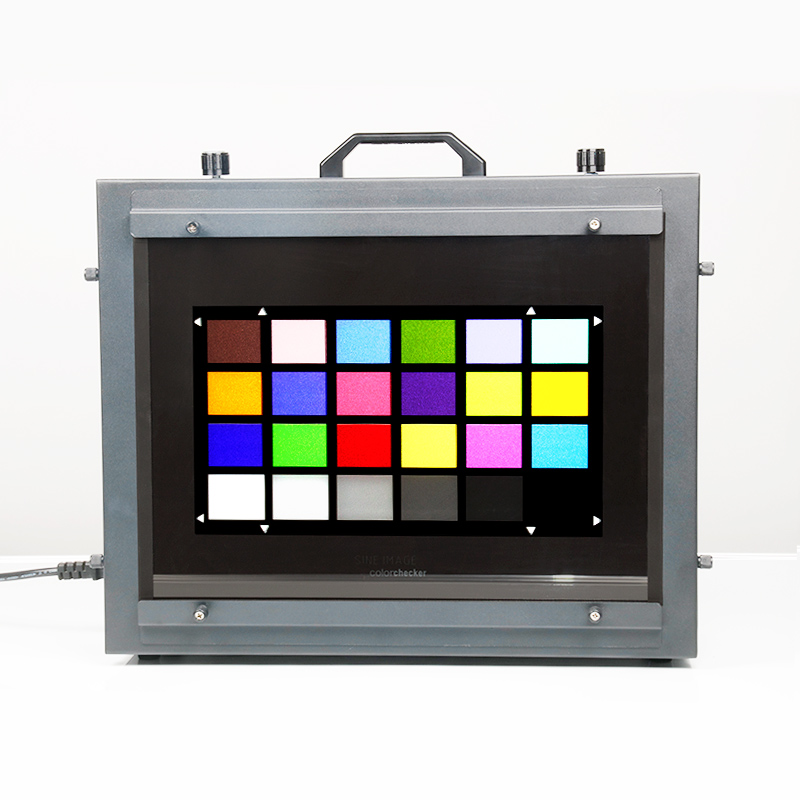

3．调到所需照度后，预热5-10分钟，待光色稳定后，将图卡插入灯箱卡槽。图卡在灯箱透射面的正中间，扭4颗紧图卡固定螺丝将其固定后即可测试使用。



维护保养

1. 灯箱的免费保养期为壹年。

2. 对灯箱进行维护时，应关闭主电源，拔掉电源线。

3. 定期对灯箱进行清理、清洁。如灯箱壁板、底板、反光板上沾有灰尘或存有手印、油印等污点、污渍时，可用干净的白色软布沾点清水或含中性清洁剂的水轻轻擦除污物，严禁使用硬物削刮及化学溶剂除污，以免破坏灯箱壁的表面涂层。

4. 如灯箱表面涂层破损或变色则应更换。

5. 如遇故障请及时联系厂家，不可自行更换配件，以免产生安全隐患或导致灯箱损坏。



注意事项

1. 注意使用合适的电源，在使用前查看灯箱背面的电源标签。

2. 放置时应确保每个灯箱之间或灯箱与墙壁之间的最小间距50cm。确保灯箱与易燃和可燃物之间保留安全距离。应放置在通风凉快（如风扇或空调风能吹到位置）的地方。

3. 建议在最高照度条件下连续使用时间最多不超过2小时。

4. 灯箱不能再有爆炸性危险的环境空间内使用。

5. 注意不能将灯箱放置在潮湿有水及水管和消防水洒附近的位置，应保持周围环境的干燥。

6. 可用干净、不起毛的白布沾含少量中性清洁剂的水或清水去除灯箱表面的污渍，禁用化学溶剂擦拭和用硬物刮擦。

7. 对灯箱进行维护保养及更换光源时，应切断主电源。
