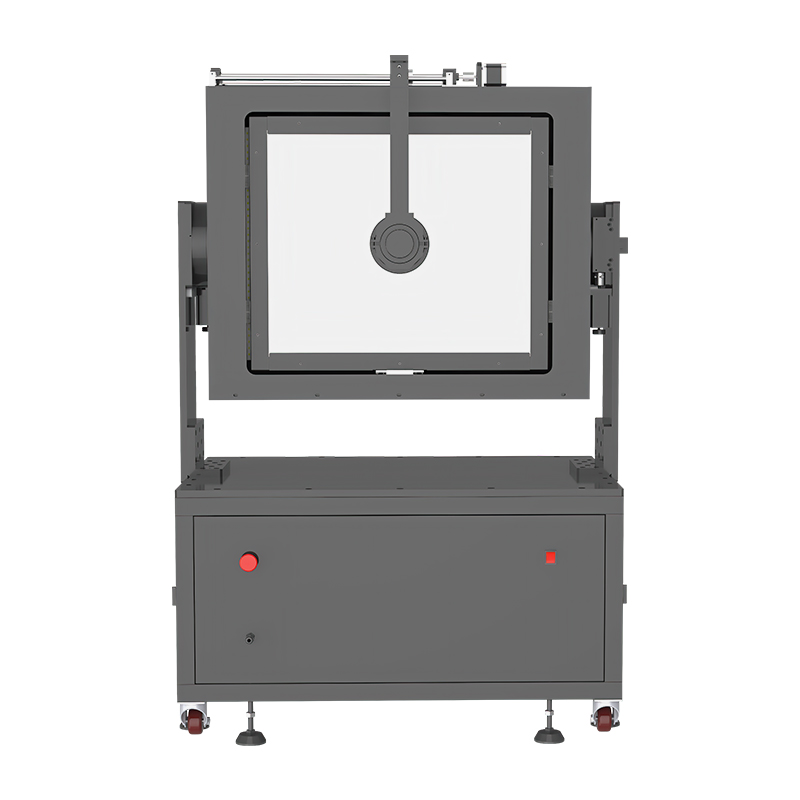

摄像头AF测试系统

AF测试系统是本公司研发的新产品，为摄像镜头评价体系提供专业辅助测试，产品可通过编程自动运行特定动作，也可手动运行。

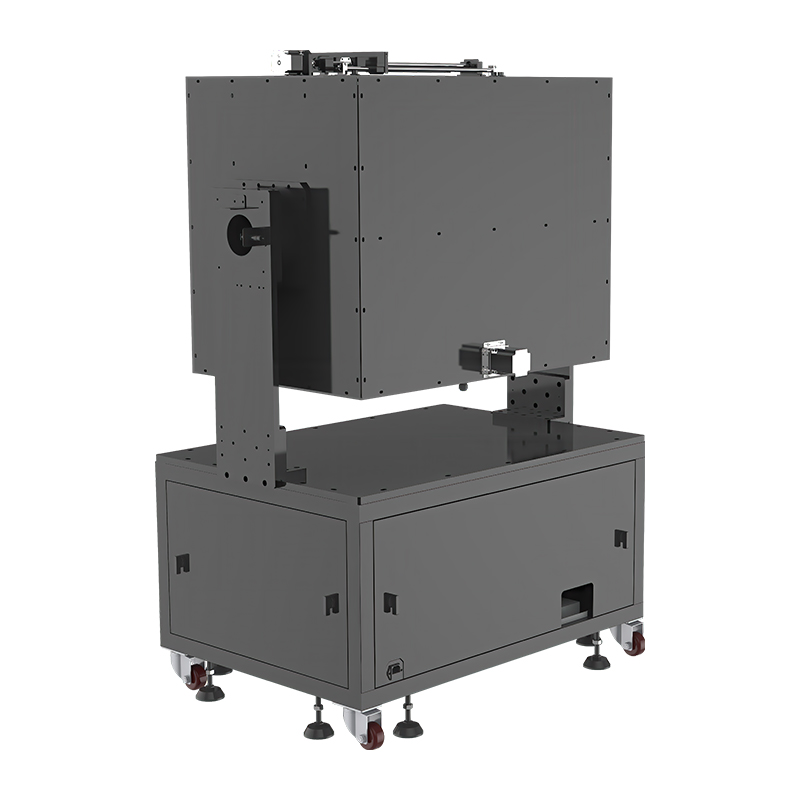

AF测试系统主要由光源系统、旋转箱体系统、中继镜夹持系统、底座下箱体、手动控制盒等组成。



AF测试系统产品特点


1、面光源系统：高精度伺服电机(默认设置Y轴)，光源可在深度方向移动30-400mm；标配色温5000±200K，其他色温需定制，均匀性≥90%

2、中继镜夹持系统：高精度步进电机(默认设置X轴)，步距角精度±0.09°，可使中继镜左右移动，使其处于面光源中间，也可移出面光源外，方便多种测试方式

3、旋转箱体系统：高精度旋转电机(默认设置Z轴)，重复定位精度0.005°，旋转角度0-90°(旋转方向如图，光源朝向正面旋转至朝向上面)

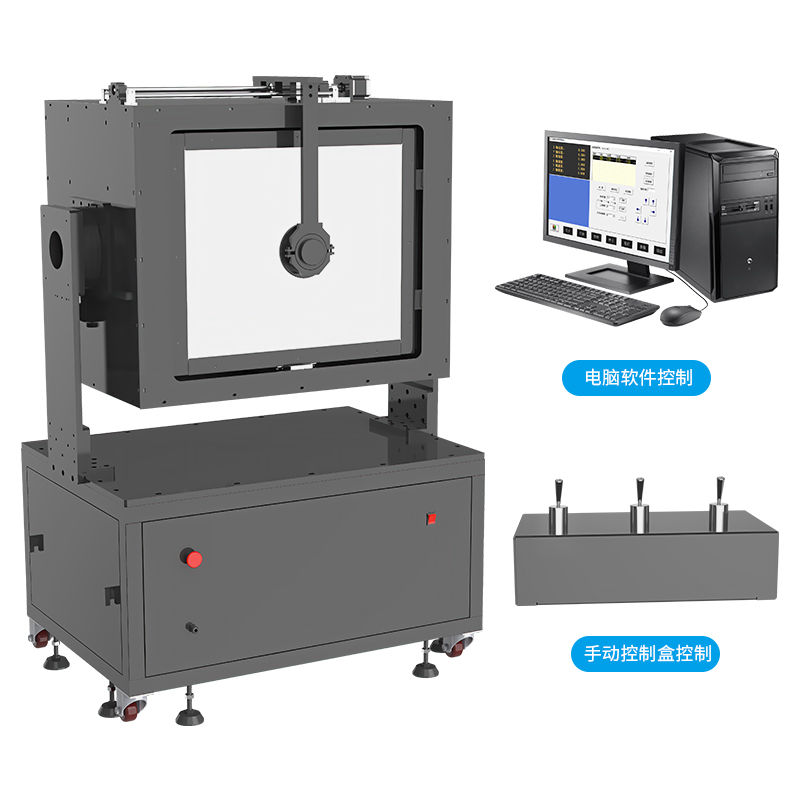

4、软件编程运行轨迹；可手动控制

5、速度、移动距离、旋转角度可设定（软件设定）

6、自定义零点，调节适合镜头最佳位置

7、设置参数程序等皆可保存删除，操作方便


AF测试系统产品尺寸

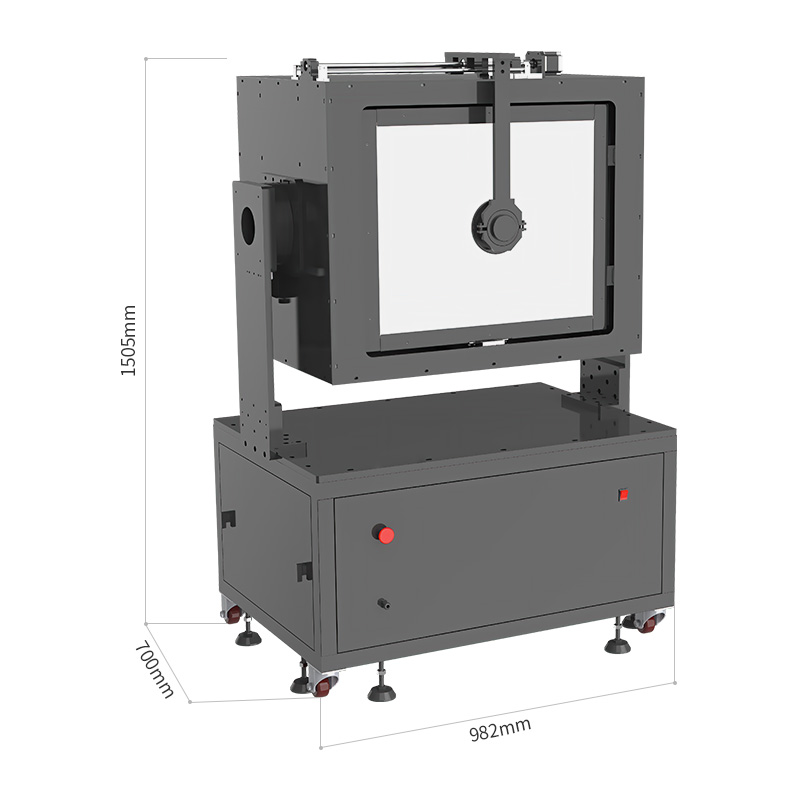

1、整体外形尺寸：长982mm*宽700mm*高1505mm。

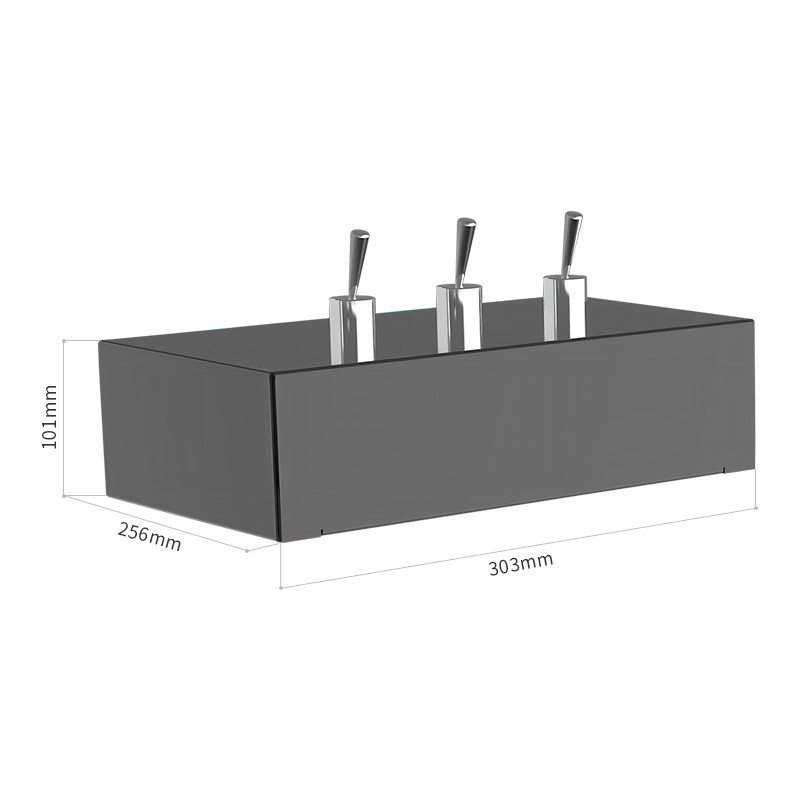

2、光源控制盒尺寸：长303mm*宽256mm*高101mm；


AF测试系统维护保养

1、灯箱的免费保修期为壹年。

2、对灯箱进行维护时，应关闭主电源，拔掉电源线。

3、定期（建议1个月1次）对灯箱进行清理、清洁。如灯箱壁板、底板、反光板上沾有灰尘或存有手印、油印等污点、污渍时，可用干净的白色软布沾点清水或含中性清洁剂的水轻轻擦除污物，严禁使用硬物削刮及化学溶剂除污，以免破坏灯箱壁的表面涂层。

4、如灯箱表面涂层破损或变色则应更换。

5、如遇故障请及时联系厂家，不可自行更换配件，以免产生安全隐患或导致灯箱损坏。


AF测试系统注意事项

1、注意使用合适的电源，在使用前查看灯箱背面的电源标签。

2. 放置时应确保每个灯箱之间或灯箱与墙壁之间的最小间距50cm。确保灯箱与易燃和可燃物之间保留安全距离。应放置在通风凉快（如风扇或空调风能吹到位置）的地方。

3. 灯箱不能在有爆炸性危险的环境空间内使用。

4. 注意不能将灯箱放置在潮湿有水及水管和消防水洒附近的位置，应保持周围环境的干燥。

5. 可用干净、不起毛的白布沾含少量中性清洁剂的水或清水去除灯箱表面的污渍，禁用化学溶剂擦拭和用硬物刮擦。

6. 对灯箱进行维护保养及更换光源时，应切断主电源。



AF测试系统装箱清单

装箱物品	数量
AF测试系统（含光源控制盒）	1套
手动控制盒	1套
计算机（含运动控制软件）	1套
运动控制卡线缆（37P）	2根
电源线1.8米（国标）	1根
使用说明书	1本
合格证、保修卡	1份
