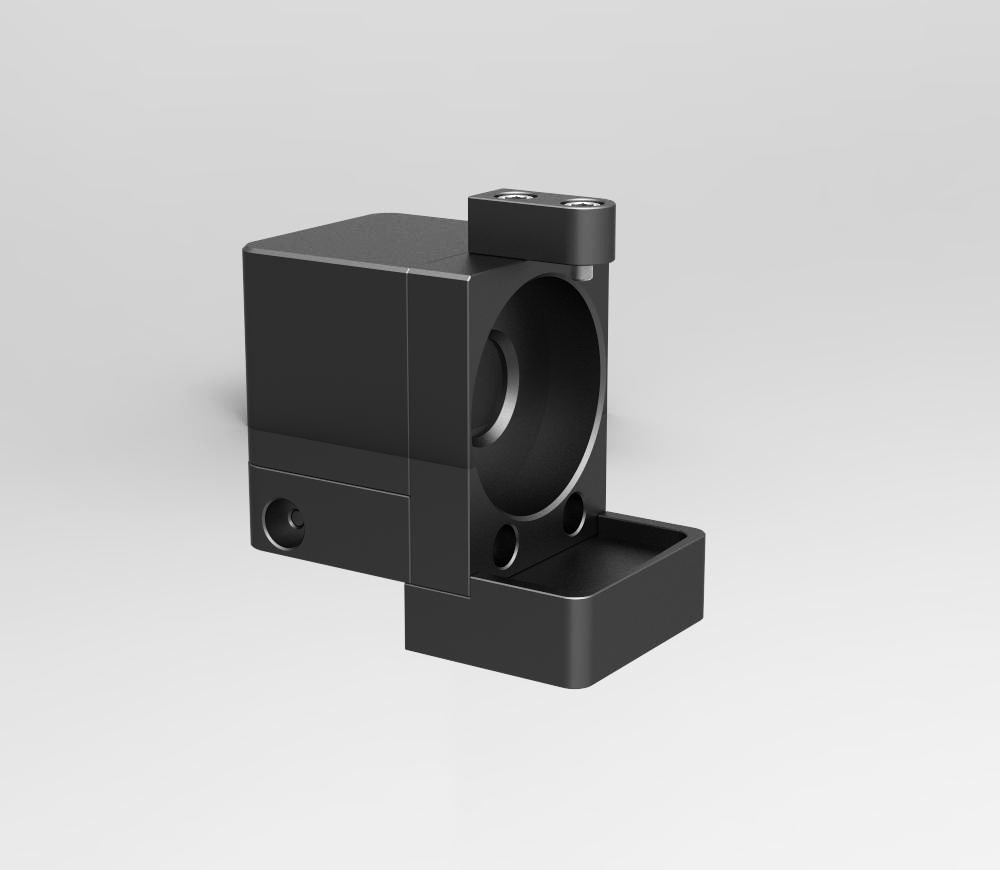

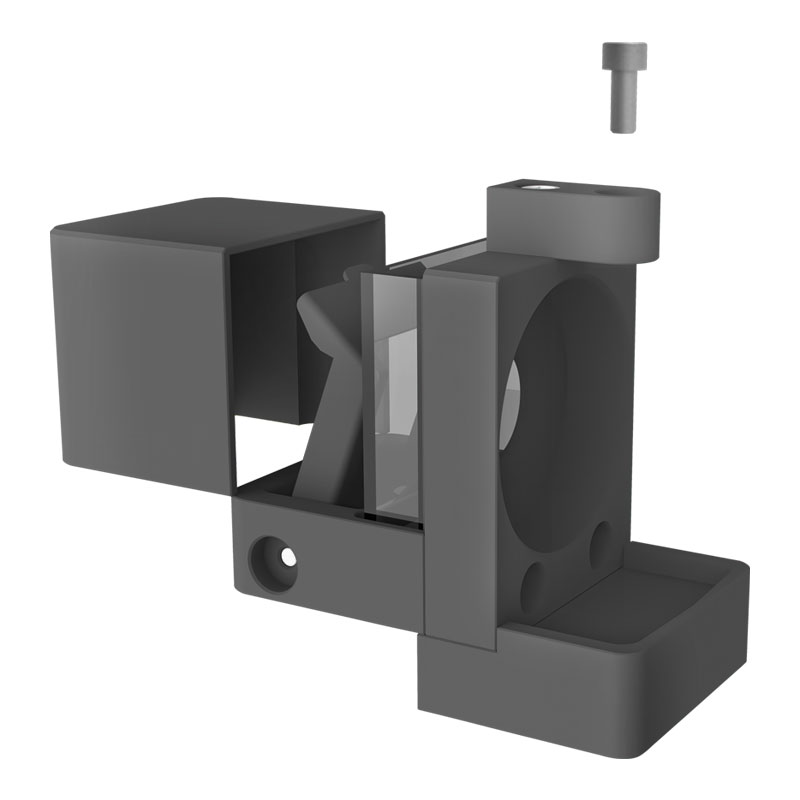

TS7 系列分光测色仪多功能测试组件

1、 用多功能组件进行测量时，仪器需要处于卧倒状态，仪器显示操作界面也有相应设置。
如图1，将仪器装上尖嘴测量口径（平底口径无法装入），作好相关设置后，先将组件上小压块转到一边，按图示方向装入仪器。

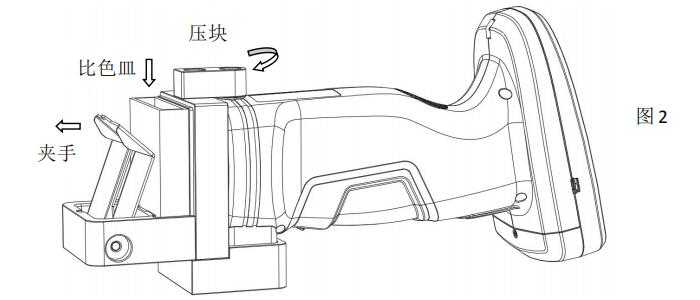

2、如图2，确认仪器装入到位后，将小压块摆正，对正仪器螺母孔，用扳手锁入配置的M5螺栓，同时锁紧两颗螺栓。


3、如图2，扳开夹手，按图示位置装入准备好待测样的比色皿，缓慢松开夹手，使比色皿紧贴测量口径。

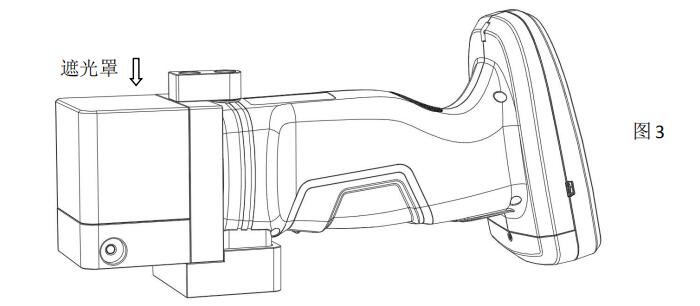

4、如图3，盖上遮光罩，即可操作仪器进行相关测量。
